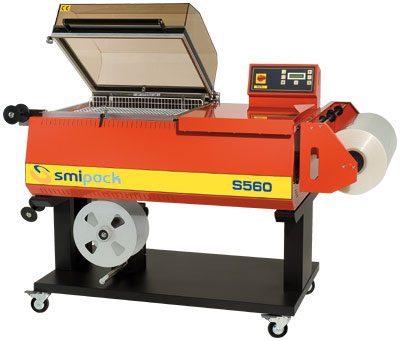

S 560
Empaquetadoras angulares a campana.
La serie S representa el “producto histórico” de SMIPACK y se utiliza en ámbito mayormente industrial, alcanzando una producción bastante elevada.
La serie S de empaquetadoras angulares a campana incluye cinco modelos diferentes para producciones hasta 900 paquetes/hora.
► Características - S 560
| Datos técnicos - S 560 |
| Suministro eléctrico
|
220 - 240 V |
| 1PH - N - PE |
| 50/60 Hz |
| Potencia eléctrica | 3700 W |
| Barra soldadora | 560 x 430 mm |
| Altura máxima del paquete | 260 mm |
| Producción media por hora | up to 300 pph ** |
| Dimensiones máx. de la bobina film | 600 - ø 300 mm |
| Dimensiones de la máquina | 1425 x 790 mm |
| h 1090 mm |
| Peso neto de la máquina | 131 Kg |
| Dimensiones de la máquina embalada | 1470 x 950 mm |
| h 855 mm |
| Peso de la máquina embalada | 160 Kg |
(**) la velocidad indicada puede variar según las dimensiones del producto, el formato del paquete y el tipo de film utilizado.
► Ventajas - S 560
- Sistema de soldadura y termorretracción en una sola operación
- Cuchilla soldadora tratada PTFE
- Refrigeración por aire del cuerpo máquina
- Regulación de la altura del plato de embalaje interno
- Plato portaproducto móvil y soltado del soporte bobina, para adaptar más fácilmente el film a las dimensiones del paquete
- Electroimán de detención campana
- Reapertura automática de la campana
- Sistema de control Flextron® provisto de:
- panel de mando con pantalla LCD alfanumérica, microprocesador de
16 bit y relés de estado sólido, que permiten un control simple y muy
preciso de todas las operaciones en curso, como:
- estado máquina
- número de paquetes producidos mediante contador de piezas electrónico
- regulación de la temperatura de soldadura
- regulación del retardo de termorretracción
- regulación del tiempo de termorretracción
- regulación de la temperatura de la cámara de termorretracción
- posibilidad de memorizar hasta seis diferentes programas de
trabajo: esto garantiza una mayor productividad y un uso simplificado
- indicación de posibles averías
- sección de potencia modular, separada del panel de mando y caracterizada por:
- relés de estado sólido de mayor duración, que simplifican la manutención
- en caso de averías, posibilidad de sustituir sólo el módulo dañado, sin ninguna pérdida de los datos presentes en memoria
- Reducido consumo de enérgia
- Conformidad con las normativas CE
► Accesorios - S 560
- Plato de embalaje en acero inoxidable
- Soporte para doble bobina
- Dispositivo automático de arrollamiento del film desechado

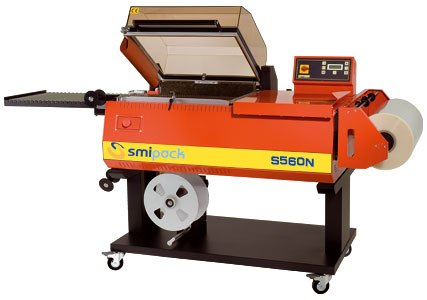

S 560N
Empaquetadoras angulares a campana.
La serie S representa el “producto histórico” de SMIPACK y se utiliza en ámbito mayormente industrial, alcanzando una producción bastante elevada.
La serie S de empaquetadoras angulares a campana incluye cinco modelos diferentes para producciones hasta 900 paquetes/hora.
► Características - S 560N
| Datos técnicos - S 560N |
| Suministro eléctrico |
220 - 240 V |
| 1PH - N - PE |
| 50/60 Hz |
| Potencia eléctrica |
3700 W |
| Barra soldadora |
560 x 430 mm |
| Altura máxima del paquete |
260 mm |
| Producción media por hora |
up to 600 pph ** |
| Dimensiones máx. de la bobina film |
600 - ø 300 mm |
| Dimensiones de la máquina |
2020 x 790 mm |
| h 1090 mm |
| Peso neto de la máquina |
142 Kg |
| Dimensiones de la máquina embalada |
1470 x 950 mm |
| h 855 mm |
| Peso de la máquina embalada |
173 Kg |
(**) la velocidad indicada puede variar según las dimensiones del producto, el formato del paquete y el tipo de film utilizado.
► Ventajas - S 560N
- Sistema de soldadura y termorretracción en una sola operación
- Cuchilla soldadora tratada PTFE
- Refrigeración de las barras soldadoras por líquido en circuito cerrado
- Visualizador del nivel del líquido refrigerante
- Regulación rápida de la altura del plato de embalaje por medio de una manivela externa
- Plato portaproducto móvil y soltado del soporte bobina, para adaptar más fácilmente el film a las dimensiones del paquete
- Electroimán de detención campana
- Pulsador de emergencia
- Reapertura automática de la campana
- Salida automática del paquete por medio de una cinta transportadora motorizada
- Sistema de control Flextron® provisto de:
- panel de mando con pantalla LCD alfanumérica, microprocesador de 16
bit y relés de estado sólido, que permiten un control simple y muy
preciso de todas las operaciones en curso, como:
- estado máquina
- número de paquetes producidos mediante contador de piezas electrónico
- regulación de la temperatura de soldadura
- regulación del retardo de termorretracción
- regulación del tiempo de termorretracción
- regulación de la temperatura de la cámara de termorretracción
- velocidad de salida del paquete
- posibilidad de memorizar hasta seis diferentes programas de
trabajo: esto garantiza una mayor productividad y un uso simplificado
- indicación de posibles averías
- sección de potencia modular, separada del panel de mando y caracterizada por:
- relés de estado sólido de mayor duración, que simplifican la manutención
- en caso de averías, posibilidad de sustituir sólo el módulo dañado, sin ninguna pérdida de los datos presentes en memoria
- Reducido consumo de enérgia
- Conformidad con las normativas CE
► Accesorios - S 560N
- Plato de embalaje en acero inoxidable
- Soporte para doble bobina
- Dispositivo automático de arrollamiento del film desechado

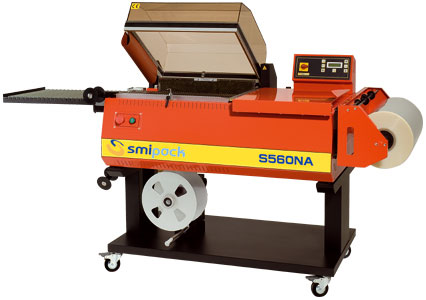

S 560NA
Empaquetadoras angulares a campana.
La serie S representa el “producto histórico” de SMIPACK y se utiliza en ámbito mayormente industrial, alcanzando una producción bastante elevada.
La serie S de empaquetadoras angulares a campana incluye cinco modelos diferentes para producciones hasta 900 paquetes/hora.
► Características - S 560NA
| Datos técnicos - S 560NA |
| Suministro eléctrico | 220 - 240 V |
| 1PH - N - PE |
| 50/60 Hz |
| Potencia eléctrica | 3750 W |
| Barra soldadora | 560 x 430 mm |
| Altura máxima del paquete | 260 mm |
| Producción media por hora | up to 900 pph ** |
| Dimensiones máx. de la bobina film | 600 - ø 300 mm |
| Dimensiones de la máquina | 2020 x 790 mm |
| h 1090 mm |
| Peso neto de la máquina | 159 Kg |
| Dimensiones de la máquina embalada | 1470 x 950 mm |
| h 855 mm |
| Peso de la máquina embalada | 190 Kg |
(**) la velocidad indicada puede variar según las dimensiones del producto, el formato del paquete y el tipo de film utilizado.
► Ventajas - S 560NA
- Sistema de soldadura y termorretracción en una sola operación
- Cuchilla soldadora tratada PTFE
- Refrigeración de las barras soldadoras por líquido en circuito cerrado
- Visualizador del nivel del líquido refrigerante
- Regulación rápida de la altura del plato de embalaje por medio de una manivela externa
- Plato portaproducto móvil y soltado del soporte bobina, para adaptar más fácilmente el film a las dimensiones del paquete
- Pulsador de emergencia
- Reapertura automática de la campana
- Salida automática del paquete por medio de una cinta transportadora motorizada
- Sistema de control Flextron® provisto de:
- panel de mando con pantalla LCD alfanumérica, microprocesador de 16
bit y relés de estado sólido, que permiten un control simple y muy
preciso de todas las operaciones en curso, como:
- estado máquina
- número de paquetes producidos mediante contador de piezas electrónico
- producción instantánea
- regulación de la temperatura de soldadura
- regulación del retardo de termorretracción
- regulación del tiempo de termorretracción
- regulación de la temperatura de la cámara de termorretracción
- velocidad de salida del paquete
- función de auto ciclo, es decir la posibilidad de programar la
velocidad de producción, regulando los tiempos de cierre y apertura de
la campana por medio de la tarjeta electrónica
- posibilidad de memorizar hasta seis diferentes programas de trabajo:
esto garantiza una mayor productividad y un uso simplificado
- indicación de posibles averías
- sección de potencia modular, separada del panel de mando y caracterizada por:
- relés de estado sólido de mayor duración, que simplifican la manutención
- en caso de averías, posibilidad de sustituir sólo el módulo dañado, sin ninguna pérdida de los datos presentes en memoria
- Reducido consumo de enérgia
- Conformidad con las normativas CE
► Accesorios - S 560NA
- Plato de embalaje en acero inoxidable
- Soporte para doble bobina
- Dispositivo automático de arrollamiento del film desechado
- Grupo pedal de mando para empezar el ciclo de trabajo

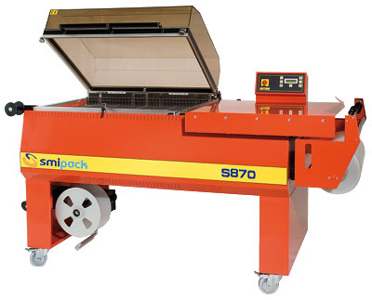

S 870
Empaquetadoras angulares a campana.
La serie S representa el “producto histórico” de SMIPACK y se utiliza en ámbito mayormente industrial, alcanzando una producción bastante elevada.
La serie S de empaquetadoras angulares a campana incluye cinco modelos diferentes para producciones hasta 900 paquetes/hora.
► Características - S 870
| Datos técnicos - S 870 |
| Suministro eléctrico | 380 - 415* V |
| 3PH - PE |
| 50/60 Hz |
| Potencia eléctrica | 5100 W |
| Barra soldadora | 870 x 620 mm |
| Altura máxima del paquete | 310 mm |
| Producción media por hora | up to 300 pph ** |
| Dimensiones máx. de la bobina film | 800 - ø 300 mm |
| Dimensiones de la máquina | 1900 x 1005 mm |
| h 1190 mm |
| Peso neto de la máquina | 167 Kg |
| Dimensiones de la máquina embalada | 2125 x 1080 mm |
| h 1300 mm |
| Peso de la máquina embalada | 220 Kg |
(**) la velocidad indicada puede variar según las dimensiones del producto, el formato del paquete y el tipo de film utilizado.
► Ventajas - S 870
- Sistema de soldadura y termorretracción en una sola operación
- Cuchilla soldadora tratada PTFE
- Refrigeración de las barras soldadoras por líquido en circuito cerrado
- Visualizador del nivel del líquido refrigerante
- Regulación de la altura del plato de embalaje interno
- Plato portaproducto móvil y soltado del soporte bobina, para adaptar más fácilmente el film a las dimensiones del paquete
- Doble electroimán de detención campana
- Reapertura automática de la campana
- Sistema de control Flextron® provisto de:
- panel de
mando con pantalla LCD alfanumérica, microprocesador de 16 bit y relés
de estado sólido, que permiten un control simple y muy preciso de todas
las operaciones en curso, como:
-estado máquina
-número de paquetes producidos mediante contador de piezas electrónico
-regulación de la temperatura de soldadura
-regulación del retardo de termorretracción
-regulación del tiempo de termorretracción
-regulación de la temperatura de la cámara de termorretracción
-posibilidad de memorizar hasta seis diferentes programas de trabajo:
esto garantiza una mayor productividad y un uso simplificado
-indicación de posibles averías
- sección de potencia modular, separada del panel de mando y caracterizada por:
-telerruptores para el control de la potencia
-en caso de averías, posibilidad de sustituir sólo el módulo dañado, sin ninguna pérdida de los datos presentes en memoria
- Reducido consumo de enérgia
- Conformidad con las normativas CE
► Accesorios - S 870
- Dispositivo automático de arrollamiento del film desechado.
